Levenhuk Magus Metal D650 Metallurgiskt digitalt mikroskop - Mikroskop

Specifikationer for Levenhuk Magus Metal D650 Metallurgiskt digitalt mikroskop - Mikroskop

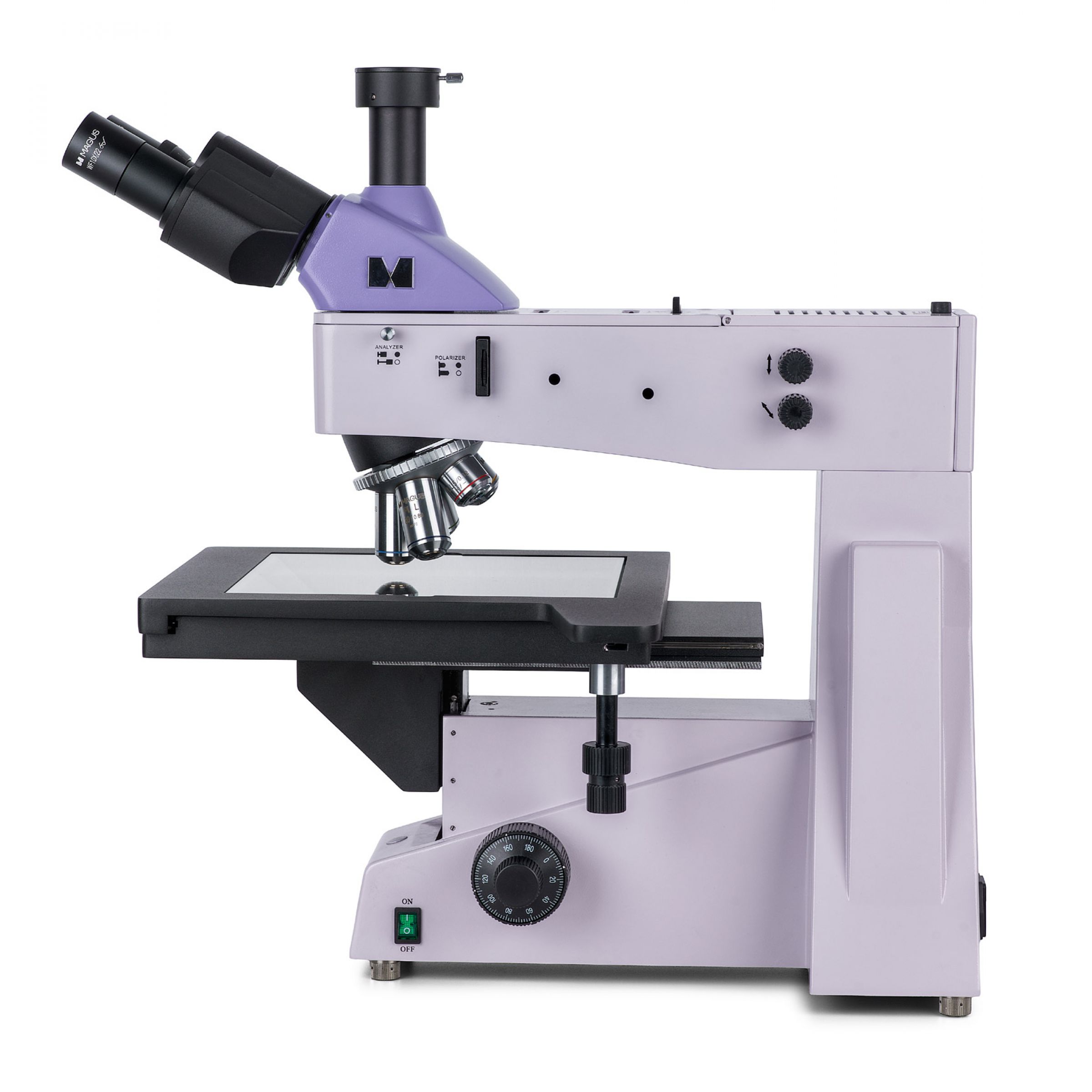

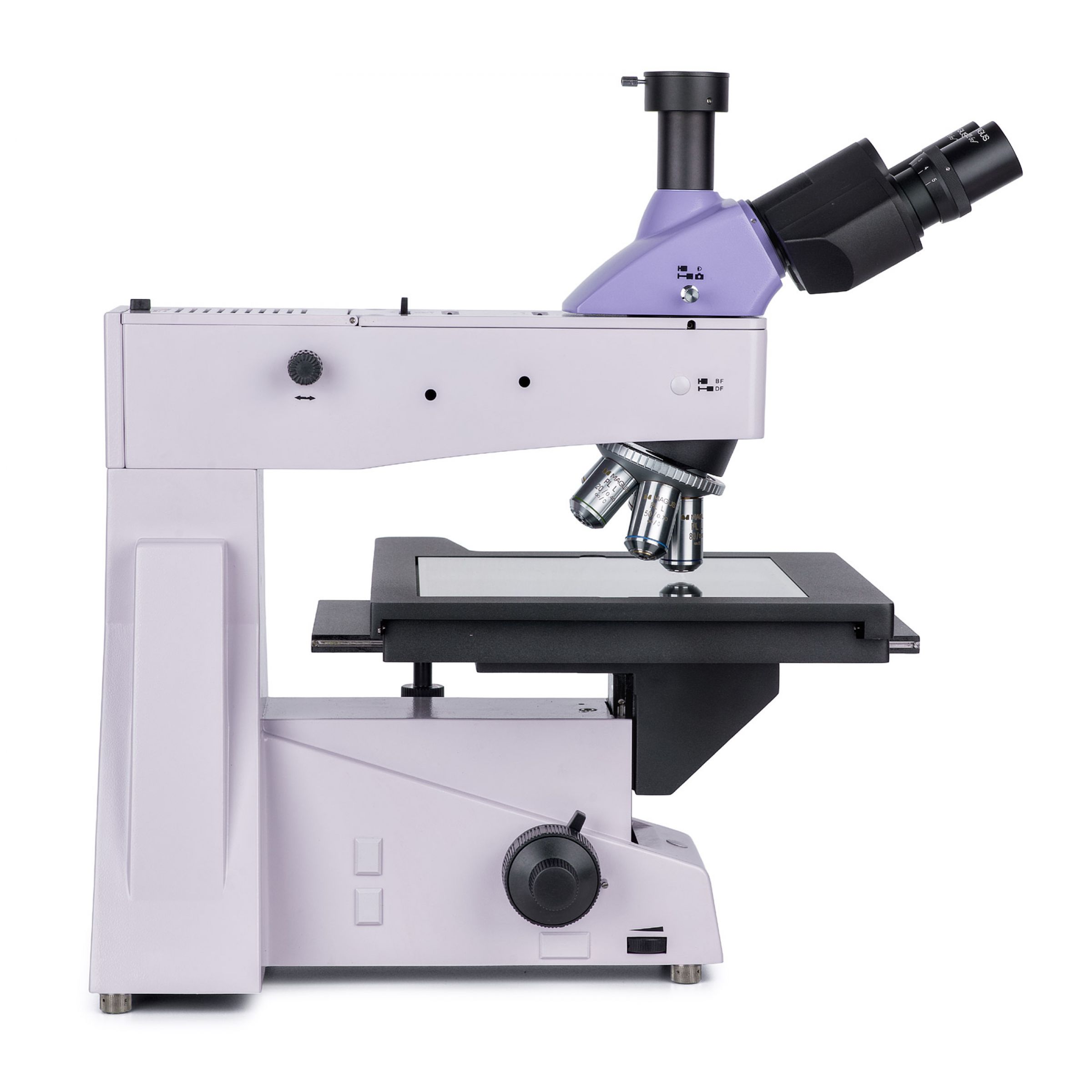

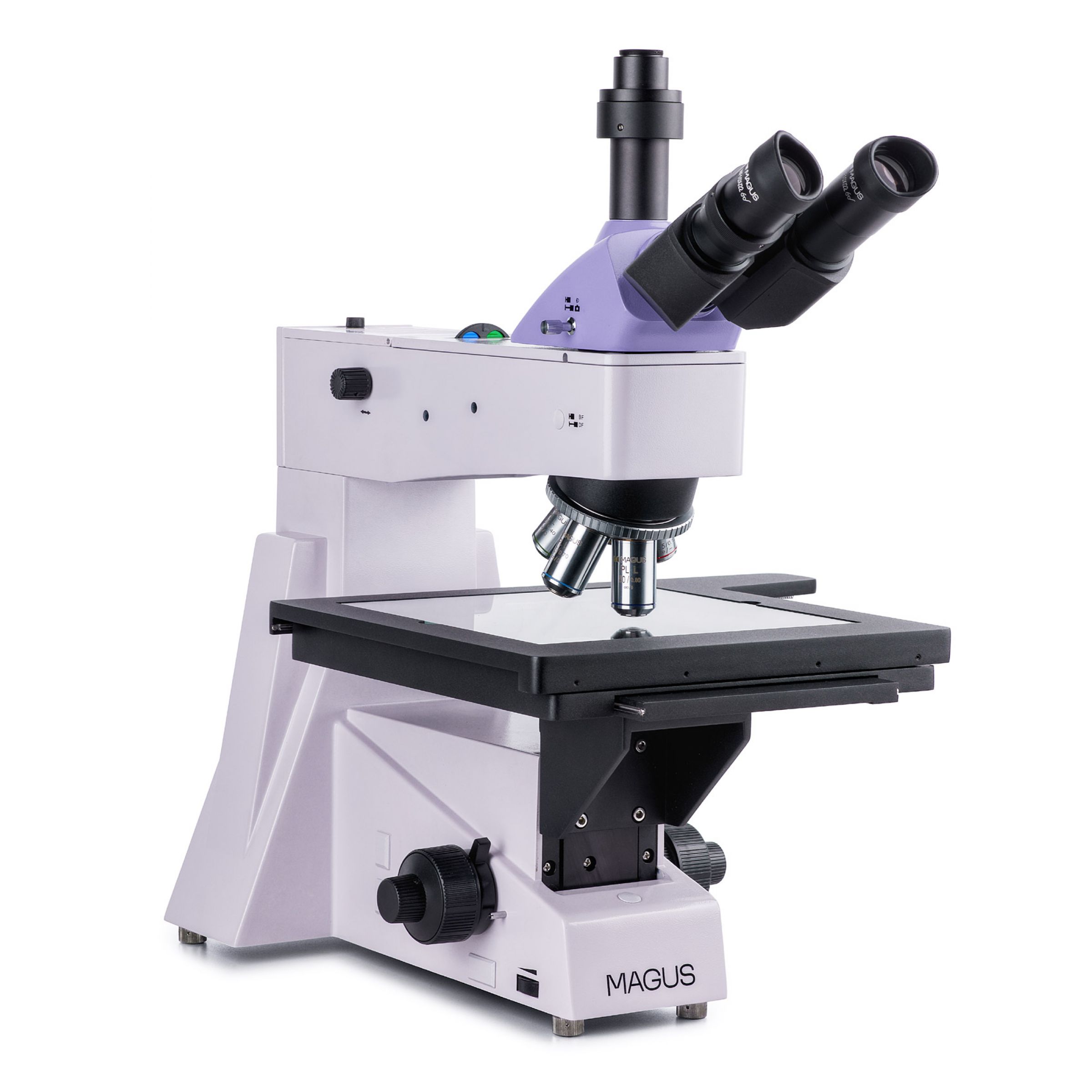

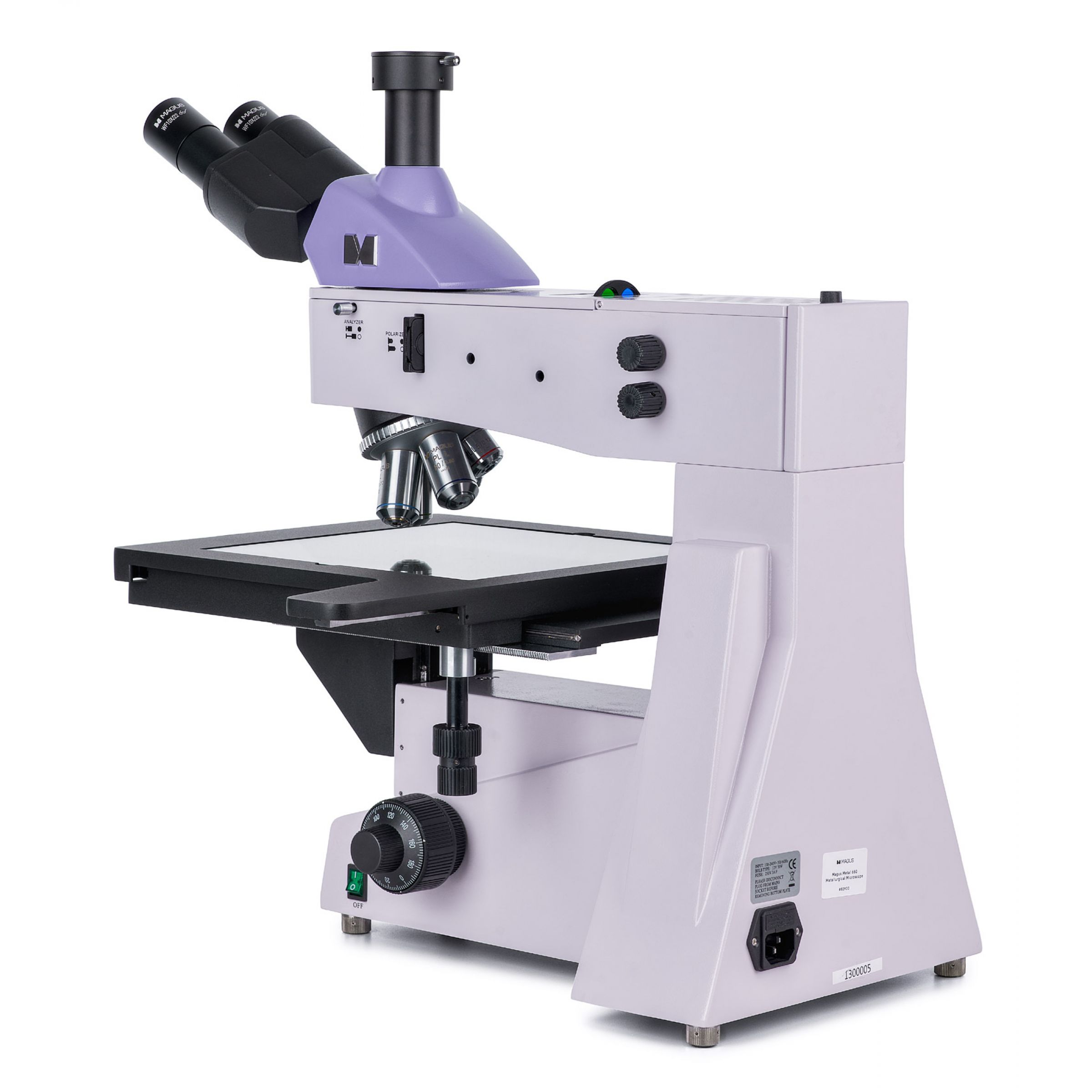

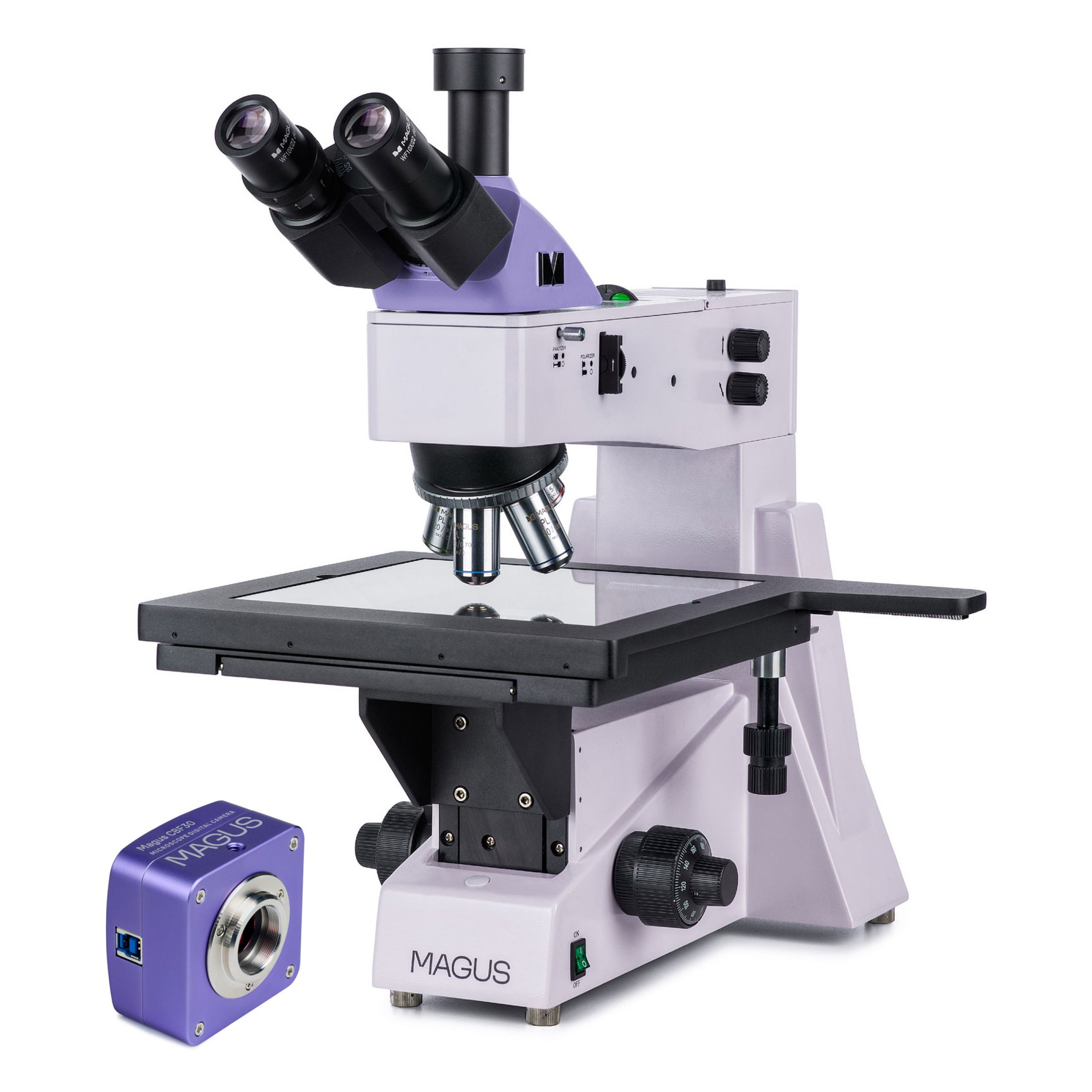

MAGUS Metal D650 metallografiska mikroskop är utrustat med ett stort bord som gör det möjligt att placera långa och breda prover, t.ex. fotomasker, kretskort och integrerade kretsar, för undersökning i reflekterat ljus. Mikroskopet ger också möjlighet till observationer i ljusfält och polariserat ljus. Med en fin fokuseringsskala på 0,7 µm är det lätt att arbeta med höga förstoringar. Mikroskopet används ofta för forskning i industrianläggningar och för undervisning av ingenjörsstudenter.

Digitalkameran MAGUS CBF30 är avsedd för användning med ljusfältsmikroskopi. Kameran har en 6,3 MP-sensor och producerar realistiska bilder med en upplösning på 3072x2048pix. Den rekommenderas för användning med 4x-, 10x-, 20x- och 40x-objektiv. Kameran gör att du kan se fler fina detaljer när du arbetar med objektiv med låg förstoring. Videor spelas in med 59 fps vid maximal upplösning och visar provets rörelse i realtid utan fördröjningar. Kameran är lämplig för demonstrationer i klassrum och kan minska upplösningen till 1536x1024pix vid behov. Den är utrustad med ett USB 3.0-gränssnitt för snabbare dataöverföring än USB 2.0-kameror. Kameran rekommenderas för professionella laboratorier, forskning eller universitetsundervisning.

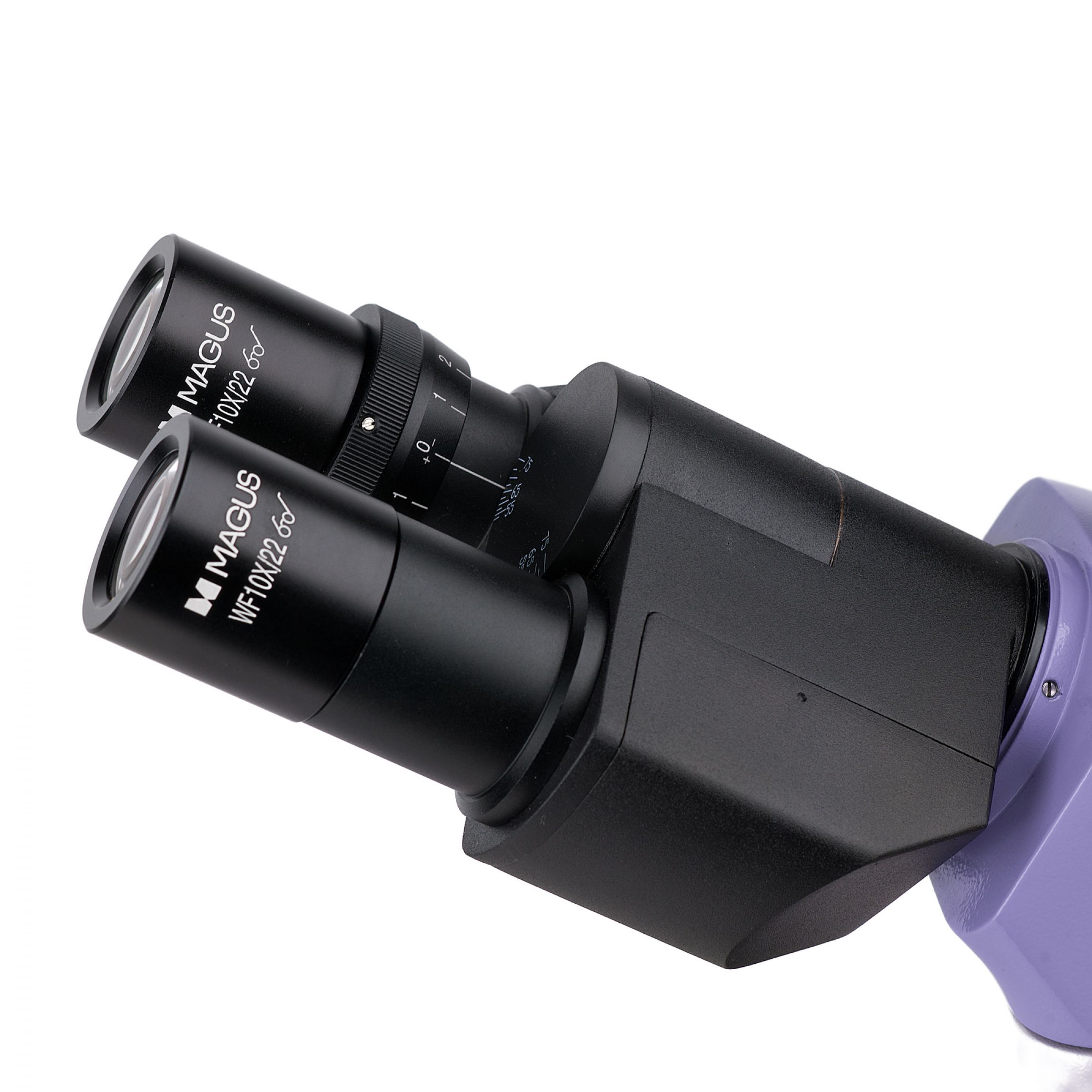

Mikroskopet är utrustat med oändligt plan akromatisk optik som ger skarpa och detaljerade bilder. Det har också ett trinokulärt huvud med 30° lutning och en trinokulär tub för montering av en digitalkamera. Kameran kan ta foton och videor av studion och visa mikroskopbilden på en extern bildskärm. Det finns en stråldelare med två lägen som kan rikta ljuset mot okularen eller kameran. Mikroskopet har också en dioptrijusteringsring på den vänstra tuben.

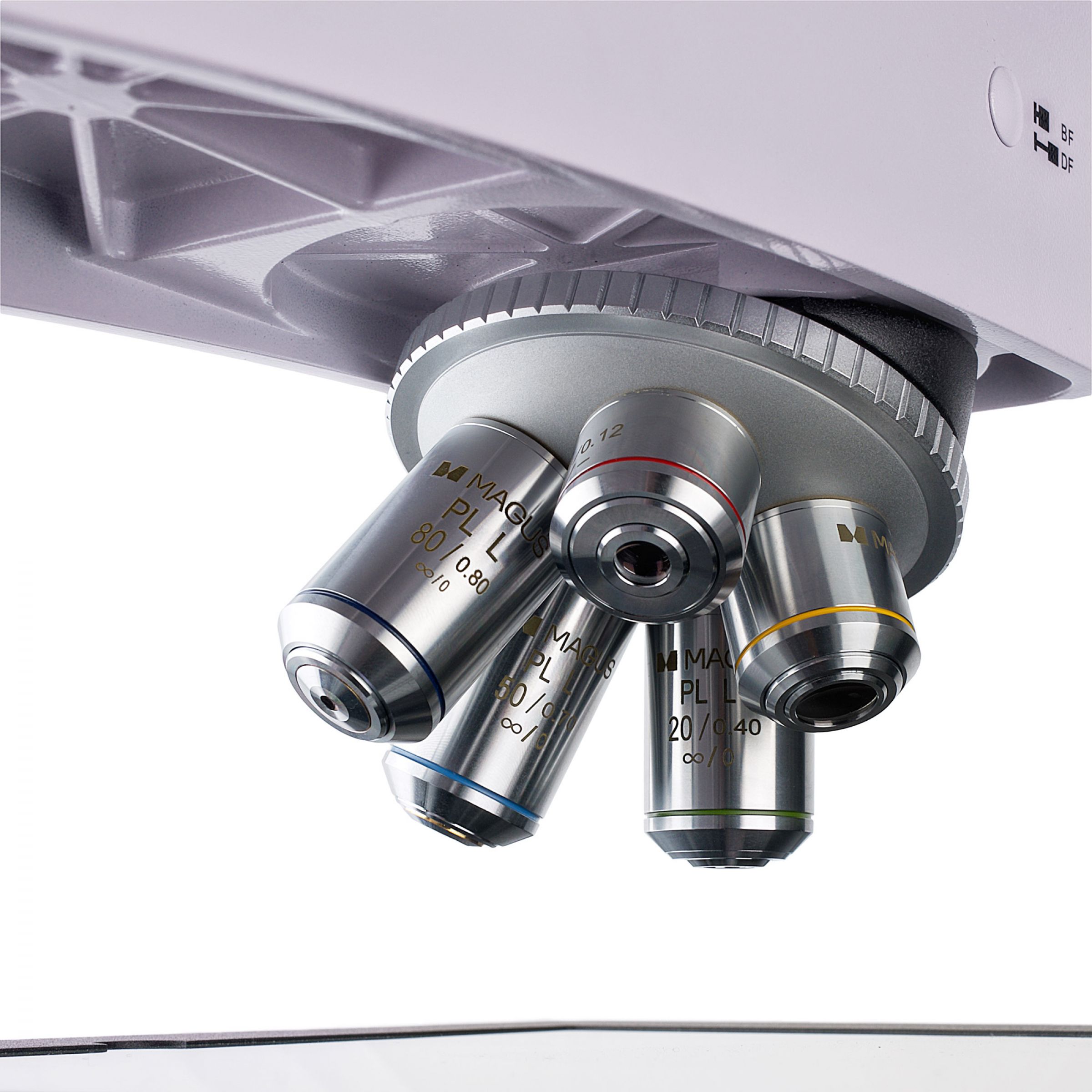

Det finns plats för 5 linser i det roterande nosstycket och alla linser ingår i förpackningen. Om du vill ha en högre förstoring kan du installera valfria linser istället för de grundläggande. I grundkonfigurationen ger mikroskopet en förstoring i intervallet 50 till 800x. Det roterande nosstycket med objektiv är orienterat mot insidan så att användaren kan se objektivet i den optiska banan.

Mikroskopet har ett belysningssystem med reflekterat ljus som kombinerar ljuskälla, bländare och fältmembran. Den kraftfulla 30W halogenljuskällan avger ett varmt ljus som inte orsakar ögontrötthet under långa användningsperioder. Ljusstyrkan kan justeras och det är möjligt att ställa in K°hler-belysning. Belysningssystemet har också en polarisationsenhet med en inbyggd analysator och en löstagbar roterande polarisator. En uppsättning färgfilter ingår också.

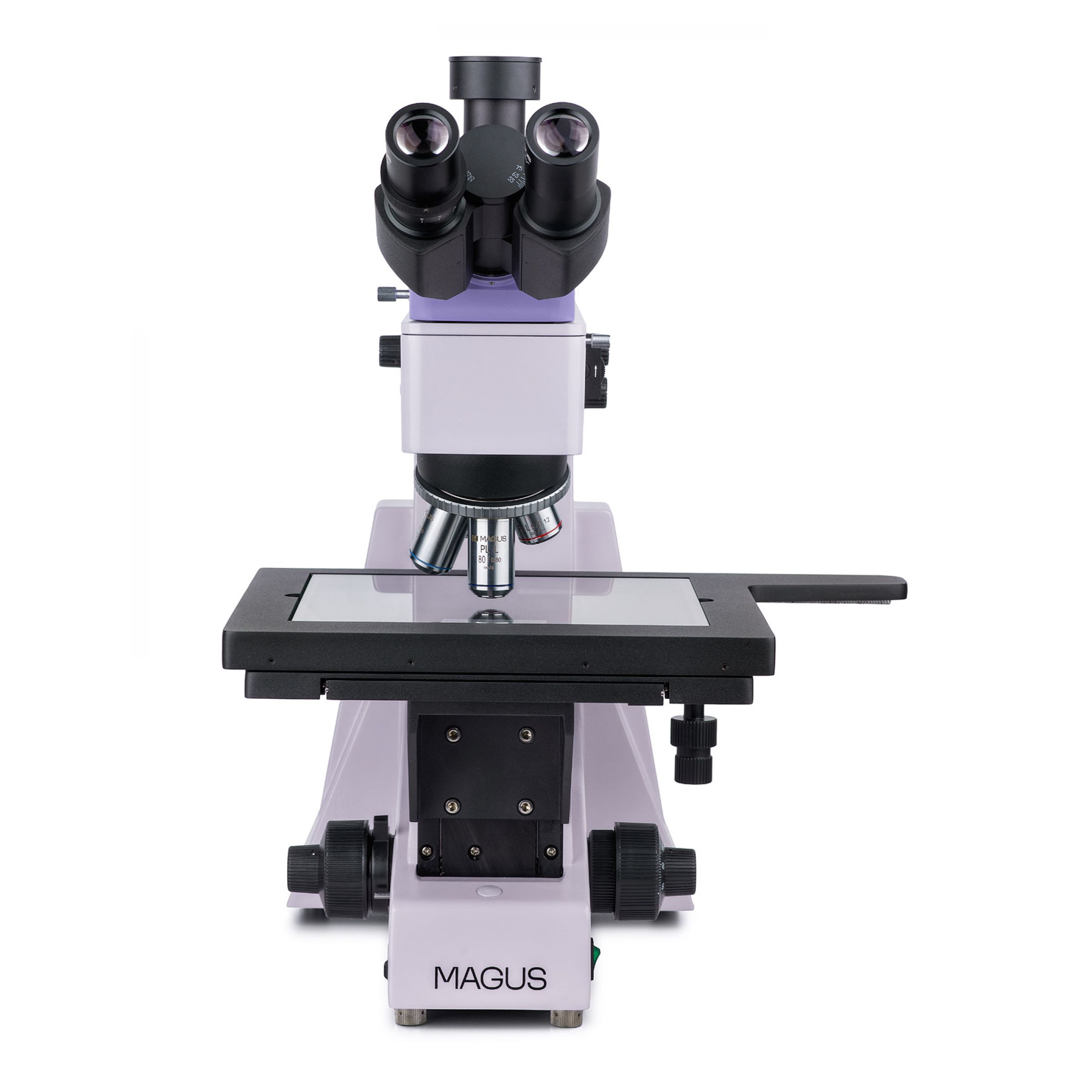

Mikroskopbordet är 280x270 mm stort och kan flyttas längs två axlar inom 204 mm. Detta gör det möjligt att enkelt observera och undersöka stora prover. Vredet för grov- och finfokusering är placerat på båda sidor av mikroskopet och har en låsknapp och en grov spänningsjusteringsknapp. Handtagen är placerade nära mikroskopets bas, vilket gör att du kan placera händerna fritt på bordet och inta en bekväm position under observationen.

Bland tillbehören till mikroskopen i MAGUS Metal D650-serien finns okular, objektiv med långt arbetsavstånd, digitalkameror och kalibreringsobjektglas. Dessa tillbehör kan användas för att utöka mikroskopets kapacitet.

Bland mikroskopets viktigaste egenskaper finns ett stort arbetsbord med stort rörelseområde för arbete med långa och breda prover, en fin fokuseringsskala på 0,7 µm för enkel fokusering vid höga förstoringar, ett trinokulärt huvud med trinokulärt rör och stråldelare, belysning med reflekterat ljus med en kraftfull 30 W halogenlampa och polarisationsalternativ, Khler-belysning och färgfilter samt ett stort utbud av kompatibla tillbehör.

Kameran kan användas för ljusfältsmikroskopi med 4x-, 10x-, 20x- och 40x-objektiv, har en upplösning på 6,3 MP, 59 bilder per sekund för observation av rörliga prover, SONY Exmor bakbelyst färg-CMOS-sensor för lågt brus och hög ljuskänslighet, USB 3.0-gränssnitt för snabb dataöverföring och medföljande programvara.

	Varumärke	MAGUS
Garanti, år	5
EAN	5905555018393
Förpackningsstorlek (LxBxH), cm	58,7x49,2x60,5
Fraktvikt, kg	21
Huvud	trinokulärt
Huvudets lutningsvinkel	30°
Magnifikationsområde	från 800x till 1280x
Okulartubens diameter, mm	30
Objektiv	oändlighetsplan akromatisk: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80 parfokalavstånd 45 mm (*alternativ: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (torr))
Vridbart objektivbord	för 5 objektiv
Arbetsavstånd, mm	26,1 (5x) 20,2 (10x) 3,98 (40x) 2,08 (60x) 8,80 (20x) 3,68 (50x) 1,25 (80x) 0,40 (100x)
Interpupillärt avstånd, mm	48 - 75
280x270
Stadiansk rörelseomfång, mm	204/204
Okulär dioptrijustering, dioptrier	±5 (på vänster tub)
Diaphragma	Inbyggd bländare och fält
Fokus	Koaxiell grovfokus (30 mm, 13,1 mm/varv, med låsknapp och spänningsjusteringsknapp) och finfokus (0,0007 mm)
Justering av ljusstyrka	ja
Ljustyp	12V/30W
Temperaturområde för drift, °C	5 - 35
Montering och installationssvårighetsgrad	komplicerad
Belysningsplats	topp
=== Avgränsningstecken ===	Kameraspecifikationer
Sensor	SONY Exmor CMOS
Färg/monokrom	Färg
Megapixel	6,3
Maximal upplösning, pixlar		3072x2048
Sensorstorlek	1/1.8' (7,37x4,92 mm)
Pixelstorlek, ?m	2,4x2,4
Ljuskänslighet	425mV vid 1/30s
Signal/brusförhållande	0,15mV vid 1/30s
Exponering	0,02ms-15s
Videoinspelning	ja
Bildformat	*.jpg, *.bmp, *.png, *.tif
Spektralområde, nm	380-650 (inbyggt IR-filter)
Slutartyp	ERS (elektronisk rullslutare)
Programvara	MAGUS View
Systemkrav	Windows XP (32-bitars), Vista/7/8/10/11 (32-bitars och 64-bitars), Mac OS X, Linux, upp till 2,8 GHz Intel Core 2 eller högre, minst 2 GB RAM, USB 3.0-port, CD-ROM
Monteringstyp	C-fäste
Kamerans strömförsörjning	DC, 5V, från datorns USB-port och en 12V, 3A adapter till Peltier-elementet
Kamerans driftstemperaturområde, °C	-10 - 50
Driftsfuktighetsintervall, %	30 - 80
Typ	ljus/optisk, digital, metallografisk
Munstycke	Siedentopf
Storlek, x	50-800 basic (*tillval: 50-1000/1250/1500/2000/2500)
Okularer	10x/22mm, øjenafstand: 10mm (*valgfri: 10x/22mm med skala, 12,5x/14 15x/15 20x/12 25x/9)
Stagefunktioner	Dragaxel mekanisk
Belysning	Halogen
Strömförsörjning	220±22V, 50Hz, AC-nät
Ljusfilter	grön, blå, gul, matt
Extra	Inbyggd analysator och löstagbar polarisator
Användarnivå	erfarna användare, proffs
Användningsområde	metallurgiskt
Forskningsmetod	ljusfält, polarisation

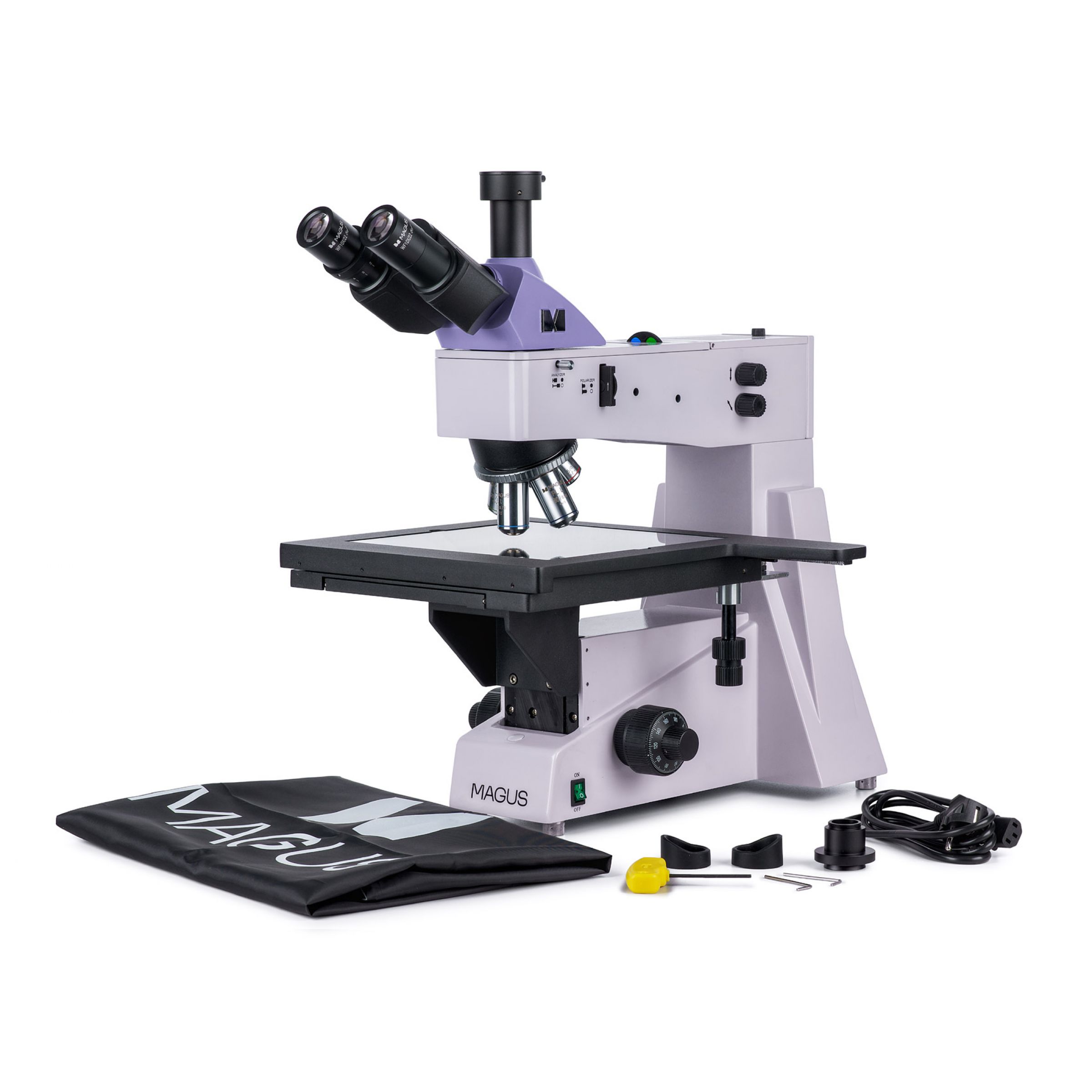

Väska/väska i kit	dammskydd
Bildhastighet, fps vid upplösning	59@3072x2048, 59@1536x1024
Installationsplats	trinokulärt rör, okularrör istället för okular
Videoformat	utgång: *.wmv, *.avi, *.h264 (Windows 8 och senare), *h265 (Windows 10 och senare)
Vitbalans	automatisk/manuell
Exponeringskontroll	automatisk/manuell
Mjukvarufunktioner	bildstorlek, ljusstyrka, exponeringstid
Utgång	USB 3.0, 5 Gb/s
Kamerahus		Solid aluminium
